輸入輸出模塊安裝臺數：12臺。
DIN導軌安裝用適配器型號：R6DIN1。
外形尺寸（H）×（W）×（D）：101mm×439mm×32.5mm。輸入輸出模塊安裝臺數：5臺三菱R612B。
可安裝模塊：MELSEC iQ-R系列模塊。
DIN導軌安裝用適配器型號：R6DIN1。
外形尺寸（H）×（W）×（D）：101mm×245mm×32.5mmR612B

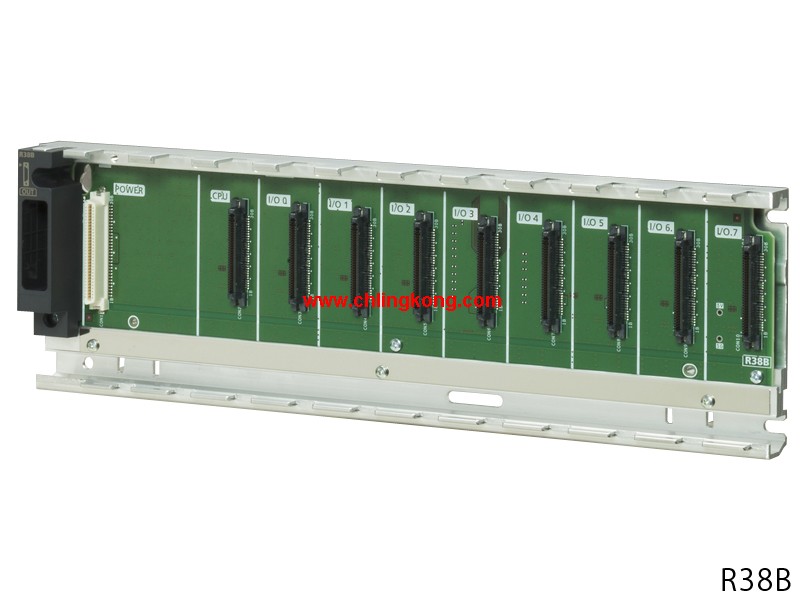

用于安裝MELSEC iQ-R系列各種模塊的基板模塊。
無法在擴展基板模塊上安裝CPU模塊。DC輸入、晶體管（源型）輸出。
通道數：2CH。
外部配線連接方式：40針連接器
計數輸入信號：有
單相輸入（單倍頻/雙倍頻）：有
雙相輸入（單倍頻/雙倍頻/4倍頻）：有
CW/CCW輸入：有
信號電平（φA、φB）：DC5/12/24V 2?5mA三菱R612B。
脈沖測量功能可通過測量脈沖的ON/OFF時間和周期，檢測工件的長度和速度。
例如，在生產食品、飲料時，可使用接近式傳感器測量在輸送機上移動的瓶子的大小和速度三菱R612B。輸出點數：32點。
輸出形式：晶體管（源型）輸出。
額定開閉電壓、電流：-。
額定負載電壓：DC12～24V。
大負載電流：0.1A/點。
響應時間：1ms以下。
公共端方式：32點/公共端。
保護功能（過載、過熱）：有。
外部配線連接方式：40針連接器三菱CPU。
輸出模塊帶機械式繼電器觸點機構，
包括所用的負載電壓范圍較大的繼電器輸出型和可用于DC12~24V負載的晶體管輸出型。
可根據負載電壓、輸出點數的不同，選擇適合用戶需求的模塊。
根據繼電器觸點壽命進行預防性維護。
繼電器輸出模塊可累計各輸出點的ON次數。
可通過了解該繼電器觸點的開關次數，根據繼電器壽命進行預防性維護三菱CPU。輸入點數：16點。
額定輸入電壓、頻率：DC24V。
額定輸入電流：6.0mA。
響應時間：5μs～70ms。
公共端方式：8點/公共端（負極公共端）。
中斷功能：有三菱CPU。
外部配線連接方式：18點螺釘端子臺。
輸入模塊為控制系統中使用多的模塊。
可根據輸入電壓、輸入點數的不同，選擇適合用戶需求的模塊。
1個模塊配備多種功能。
可通過單個輸入模塊，以1點為單位設定高速響應、中斷輸入功能。
此外，可按模塊的公共端自由選擇正極公共端/負極公共端。
無需按輸入規格和功能使用不同的模塊，減少了模塊數量，
因此插槽占用數量可比以往減少20%、部署成本可比以往降低60%。1Gbps、光纖電纜、管理站/普通站。
CC-Link IE控制器網絡是一種基于千兆位以太網的控制器網絡，
適合用于大型控制器分散控制。
具有高速（ 1Gbps）、大容量（ 128K字）、采用光纖雙重環路的特性，
可構建高可靠性的控制器網絡系統。
不易發生故障的高可靠性光纖雙重環路型網絡通過使用了強抗干擾性光纖電纜的雙重環路傳輸方式，
在發生電纜斷線線或電源故障等異常時，也能夠通過環回功能繼續通信R612B。
快速發現線路故障、模塊異常
可通過過工程軟件可視化顯示CC-Link IE控制器網絡的整體情況，快速發現線路故障、模塊異常三菱R612B。
因此，萬一發生故障時，可快速確定異常部位，以縮短系統停機時間。
此外，還可通過網絡其它站可編程控制器的狀態。
