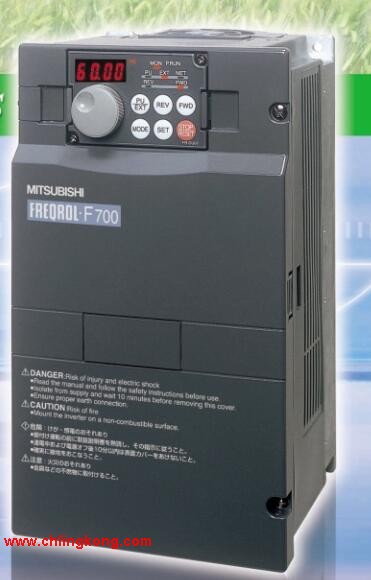

三菱變頻器FR-F720P系列。
電壓等級：三相200V。
變頻器容量：1.5KW。
采用變頻器運轉時，電機的起動電流、起動轉矩怎樣？
采用變頻器運轉，隨著電機的加速相應提高頻率和電壓，
起動電流被限制在150%額定電流以下(根據機種不同，為125%~200%)三菱FR-F740-3.7K-CHT。
它是以三相波形整體生成效果為前提，
以逼近電機氣隙的理想圓形旋轉磁場軌跡為目的，
一次生成三相調制波形，以內切多邊形逼近圓的方式進行控制的FR-F740-3.7K-CHT
經實踐使用后又有所改進，即引入頻率補償，能消除速度控制的誤差；
通過反饋估算磁鏈幅值，消除低速時定子電阻的影響；將輸出電壓、電流閉環，
以提高動態的精度和穩定度三菱FR-F740-3.7K-CHT。
但控制電路環節較多，且沒有引入轉矩的調節，所以系統性能沒有得到根本改善。
變頻器是利用電力半導體器件的通斷作用將工頻電源變換為另一頻率的電能控制裝置，
能實現對交流異步電機的軟起動、變頻調速、提高運轉精度、改變功率因數、過流/過壓/過載保護等功能三菱FR-F740-3.7K-CHT。
電動機使用變頻器的作用就是為了調速，并降低啟動電流。
為了產生可變的電壓和頻率，
該設備首先要把電源的交流電變換為直流電（DC），這個過程叫整流。
把直流電（DC）變換為交流電（AC）的裝置，其科學術語為“inverter”(逆變器)三菱3相400V變頻器。
一般逆變器是把直流電源逆變?yōu)橐欢ǖ墓潭l率和一定電壓的逆變電源。
對于逆變?yōu)轭l率可調、電壓可調的逆變器我們稱為變頻器。
變頻器輸出的波形是模擬正弦波，
主要是用在三相異步電動機調速用，又叫變頻調速器。
對于主要用在儀器儀表的檢測設備中的波形要求較高的可變頻率逆變器，
要對波形進行整理，可以輸出標準的正弦波，叫變頻電源三菱3相400V變頻器。
一般變頻電源是變頻器價格的15－－20倍。
由于變頻器設備中產生變化的電壓或頻率的主要裝置叫“inverter”，
故該產品本身就被命名為“inverter”，即：變頻器三菱3相400V變頻器。三菱變頻器FR-F740系列。
電壓等級：三相400V。
變頻器容量：400KW。
變頻器的主電路大體上可分為兩類：電壓型是將電壓源的直流變換為交流的變頻器，
直流回路的濾波是電容；電電流型是將電流源的直流變換為交流的變頻器，
其直流回路濾波是電感感三菱FR-F740-3.7K-CHTFR-F740-3.7K-CHT。
為什么變頻器的電壓與頻率成比例的改變？
任何電動機的電磁轉矩都是電流和磁通相互作用的結果，電流是不允許過額定值的，否則將引起電動機的發熱。
因此，如果磁通減小，電磁轉矩也必減小，導致帶載能力降低。
