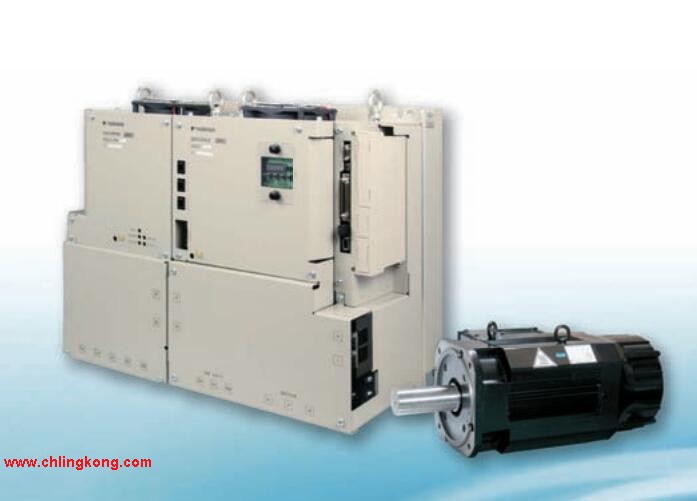

Σ-v系列伺服單元SGDV型。
大適用電機容量：3kw。
電源電壓：三相AC400V。
設計順序：A型。
接口：MECHATROLINK-Ⅲ通信指令型（直線伺服電機用）安川SGDV-101J01A。
選配（硬件）：涂漆處理。
實現實時通信
以大的傳送速度100Mbps和可設定的通信周期125s～4ms，實現了多62站的高速控制SGDV-101J01A
通過通信速度的高速化，可實時收發各種控制用信息。
為節省成本做貢獻
條通信線路多可連接62站，可大幅削減配線成本和時間。
上位控制器的指令連接器僅需1個，
而且無需速度/轉矩指令用D/A轉換器或位置指令用脈沖發生器安川SGDV-101J01A。
實現了的運動控制
除了轉矩、位置和速度控制，還可實現精度要求極高的同步相位控制。
由于可在線切換控制模式，因此可更有效、平滑地實現復雜的機械動作。伺服電機SGMAH型（轉速：3000r/min）。
功率：30W。
電源電壓：?jiǎn)蜗郃C100V。
串行編碼器：16位相對值安川SGDV-101J01A。
設計順序：A。
軸端：直軸帶螺孔。
選購件：帶DC24V制動。
提高機械性能。
為了實現更高的生產效率，SGDMAH型以佳的控制發掘機械的，
與原有機型相比，CPU運算時間為其1/2，通過擴充新控制算法，
定位時間縮短到原有產品的1/3，實現了出類拔萃的響應性安川大容量伺服控制器。
縮短了參數設定和維護時間。
為了在短時間內建立高度系統，追求了使用的簡便性。
靈活使用在線自動調整功能，
自動進行與機械特性相吻合的伺服系統的調整。
進而利用主回路/控制回路電源分離及報警跟蹤記憶功能等，可簡便的進行維護。Σ-V系列伺服電機SGMGV型。
額定輸出：1.8kw。
電源電壓：AC400V安川大容量伺服控制器。
串行編碼器：20位增量型（標準）。
設計順序：標準。
軸端：直軸、不帶鍵槽（標準）。
選配：不帶選配。
各種機械的進給軸驅動用（高速進給）。
品種齊全（300W～15kW，帶保持制動器）安川大容量伺服控制器。
配備有高分辨率串行編碼器（20位）。
標準采用IP67。
用途示例：
機床。
傳送機械。
搬運機械。
食品加工機械。
額定值和規格：
額定時間∶連續。
振動等級∶V15。
緣電阻∶DC500V，10MΩ以上。
使用環境溫度∶0～40°C。
勵磁方式∶永磁式。
安裝方式∶法蘭式。
耐熱等級級∶FSGDV-101J01A。
緣耐壓∶AC1500V 1分鐘（200V級），AC1800VV 1分鐘（400V級）安川SGDV-101J01A。
保護方式∶全封閉自冷式IP67（軸貫通部分除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針?lè)较颍–CW）旋轉。
