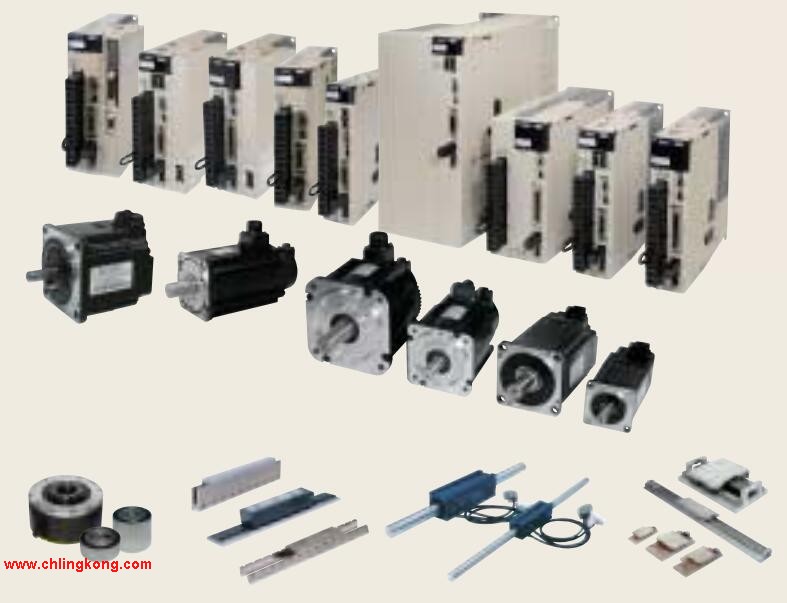

Σ-v系列伺服單元SGDV型。
最大適用電機容量：15kw。
電源電壓：三相AC400V。
設計順序：A型。
接口：模擬量電壓、脈沖序列指令型（直線伺服電機用）微型伺服驅動器。
選配（硬件）：基座安裝型（標準）。
卓越的機械性能，盡在掌握之中!
輕松而高效的工作，已不再是夢想，
Σ-v系列伺服驅動，即可讓您夢想成真SGDV-5R5A21A002000
Σ-v系列配備的新型免調整功能，
打破了伺服驅動器 “不調整就不能順利運行” 的常識，
實現了即通即用微型伺服驅動器。
Σ-v系列的新型高級自動調諧功能，
既可縮短安裝時間，又能充分發揮機械的性能。伺服電機SGMPH型（轉速：3000r/min）微型伺服驅動器。
功率：1.5kw。
電源電壓：三相AC200V。
串行編碼器：13位相對值。
設計順序：A。
軸端：直軸帶鍵。
選購件：帶油封、DC90V制動。
偏平系列：需在狹小空間安裝伺服電機時。
靈活適應用戶系統。
為了您能構筑最佳的系統，以充實的產品系列支持您。
產品有單相100V、單相200V、三相200V，
并有適用于絕對值碼盤，帶制動、帶減速機的各種電機。
進而，因其符合國際標準，在世界范圍均可放心使用。
平滑運轉，有極季速度觀測控制，
使電機的速度波動大幅度減低，低速下亦可平滑運轉伺服驅動器MECHATROLINK-Ⅲ通信指令型。直驅伺服電機SGMCS小容量型。
額定轉矩：35N·m。
伺服電機外徑尺寸：360mm。
串行編碼器：20位絕對值型（1圈內的絕對值型）（標準）。
設計順序：伺服電機外徑尺寸記號為M、 N的機型。
法蘭規格：C face，反向負載側伺服驅動器MECHATROLINK-Ⅲ通信指令型。
選配規格：不帶選配。
在不帶減速機的狀態下直接驅動負載
可實現從低速至高速的強力平滑運行
（瞬時最大轉矩∶6～600N·m，最高轉速∶250～500r/min）。
利用20 位高分辨率編碼器，可進行高精度的分度。
采用中空構造，便于接線、配管。
用途示例：
半導體制造設備。
液晶電路板制造設備伺服驅動器MECHATROLINK-Ⅲ通信指令型。
各種檢查、試驗設備。
電子零件封裝機。
IC信息處理器。
IC檢查設備。
各種自動化機械。
機器人。
小容量額定值和規格：
額定時間∶連續。
振動等級∶V15。
絕緣電阻∶DC500V，10MΩ以上。
使用環境溫度∶0～40°C。
勵磁方式∶永磁式。
安裝方式∶法蘭式。
耐熱等級∶A。
絕緣耐壓∶AC1500V 1分鐘。
保護方式∶全封閉自冷式IP42（輸出軸旋轉部間隙除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針?lè)较颍–CW）旋轉。伺服電機SGMSH型。
額定轉速：3000r/min。
功率：1.5kw。
電源電壓：三相AC200V。
串行編碼器：17位相對值。
設計順序：A。SGDV-5R5A21A002000。
軸端：直鈾帶鍵帶螺孔。
選購件：帶DC24V制動。
超高高功率響應系列：需要小慣機構，大轉矩時。安川SGDV-5R5A21A002000。
在線自動調整整，自動測定機械特性，設置所需要的伺服增益。

即使初次接觸，亦可在短時間內完成最佳設定。
電機自動設別，伺服驅動器自動判別伺服服電機的功率、規格、自動設定電機參數SGDV-5R5A21A002000。
再生電阻連接端子標準配備。
配備了外置再生電阻的連接端子，
可簡便的連接再生電阻器。
