QJ71C24是Q系列PLC的串行通訊模塊，它有RS232口（CH1）和RS422口（CH2）各一個QJ71C24 在A900GOT上安裝A9GT-RS4或A9GT-RS2串行通訊板以后可以連接到QJ71C24QJ71C24 這種方式稱作計算機鏈接方式A900GOT 具體的連接步驟如下：

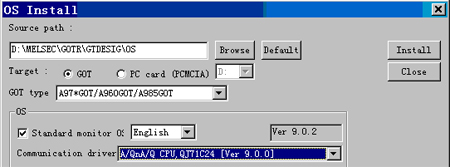

1． 安裝A9GT-RS4或A9GT-RS2通訊板，安裝對應的通訊驅動（A/QnA/Q　CPU，QJ71C24）A900GOT

2．用GX　Developer對QJ71C24模塊進行設置A900GOT

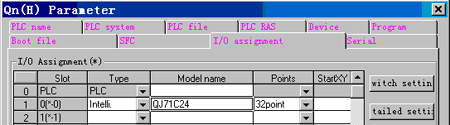

⑴　選擇“Parameter”/“PLC　parameter”進行如下設置連接

⑵　點擊“switch　setting”按鈕進行開關設置連接

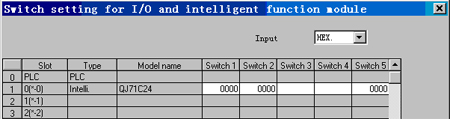

RS422連接方式：

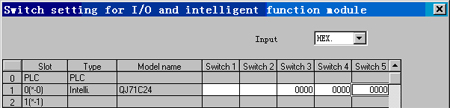

RS232連接方式：

3．接線：

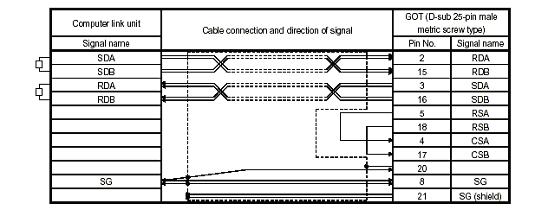

RS422連接：

注意：GOT側的8號和20號引腳要短接連接
　　　　當采用以上RS422方式連接時可以實現最遠1200米的長距離連接，在進行長距離連接時請使用屏蔽雙絞線，并按上圖所示在QJ71C24模塊的SDA與SDB之間以及RDA與RDB之間接上終端電阻（330　Ω　　1/4　W）

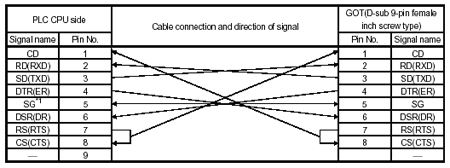

　　RS232連接：

注意：GOT側的7和8號引腳要短接。
